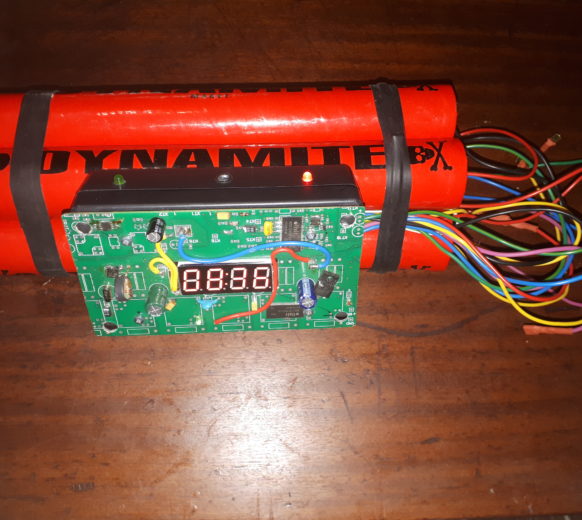

Изделие предназначено для использования в игровых, развлекательных, и обучающих целях, в том числе и детских заведениях. Не опасно для здоровья. Выполнено в виде анимационного макета взрывного устройства с электронным блоком управления, на котором расположен цифровой электронный индикатор обратного отсчета времени. Управление осуществляется программируемым микроконтроллером, устройство оснащено светодиодными индикаторами, системой воспроизведения звуков, питание 12v, через аккумуляторные батареи, зарядное устройство входит в комплект.

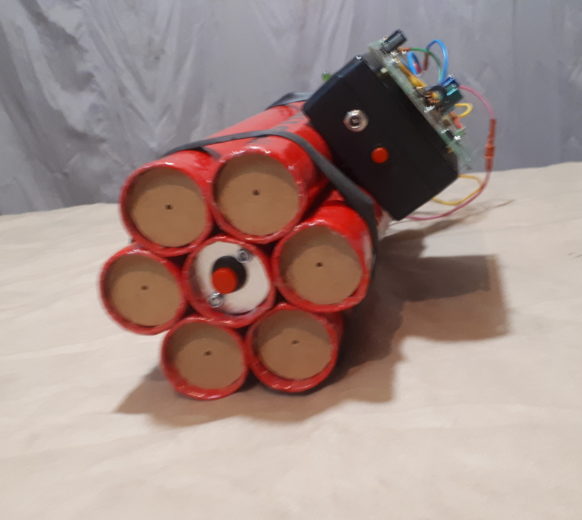

Управление: кнопочное, включение устройства осуществляется нажатием кнопки, расположенной в торце устройства слева от блока управления. Настройка таймера обратного отсчета и регулировка громкости звука осуществляется кнопкой, расположенной непосредственно на корпусе блока управления .

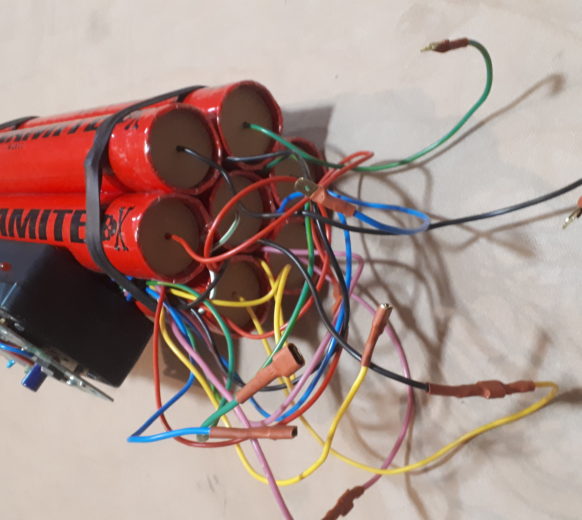

Справа от корпуса блока управления в торце изделия находится совокупность проводов, шесть из которых оснащены контактными разъемами.

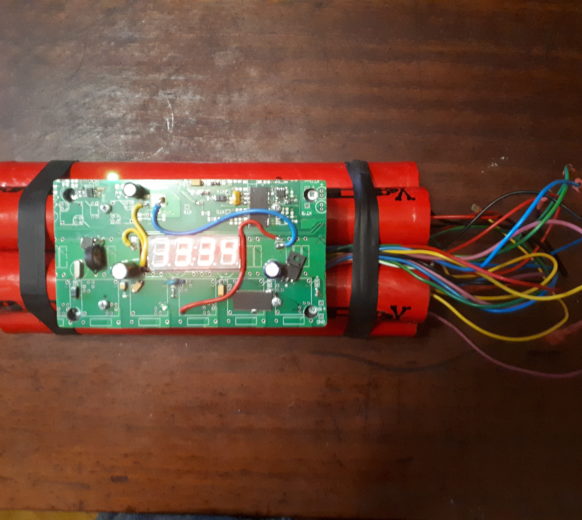

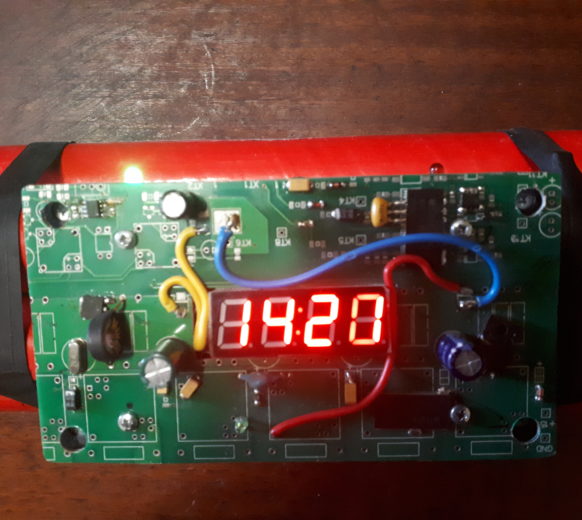

На корпусе блока управления расположена декоративная панель в виде платы с радиодеталями, она носит исключительно декоративную функцию и находящиеся на ней радиодетали (за исключением светового индикатора таймера) не являются функциональными.
Видео
Подробнее о проекте
Инструкция пользователя:
За период выбранного времени, участникам процесса, «саперам», необходимо найти «взрывное устройство» и обезвредить (разблокировать) его. Разблокировка устройства осуществляется путем последовательного разрыва (разъединения контактных разъемов) проводов, через которые поступает сигнал на «взрыв». Когда будет «разорван» «активный» провод, устройство будет разблокировано. Устройство запрограммировано таким образом, что при каждом включении устройства «активный» провод будет определяться в произвольном порядке.
Алгоритм действий:
- Убедиться в том, что устройство выключено, провода соединены друг с другом.
- Включить питание устройства, нажав кнопку питания, при этом «загорится» индикатор таймера обратного отсчета времени, который будет мигать. Если при включении питания, появится непрерывный звуковой сигнал, это значит что, не все провода соединены друг с другом или плохо соединены, в этом случае необходимо выключить устройство и соединить провода. При соединении проводов, их цветовое соответствие не обязательно.
- В течении 5 секунд, установить необходимое время обратного отсчета, с помощью поочередного нажатия кнопки на корпусе блока управления. Время отсчета предусмотрено соответственно: 1, 2, 5, 10, 15, 20 минут, при выборе нужного времени, через 5 секунд, прозвучит сообщение: «запуск процесса активации, до взрыва пять (1,2,5, 10, 15, 20) минут» после чего таймер начнет отсчет.
- Что бы изменить громкость звука, необходимо выключить питание, после, нажать и не отпускать кнопку установки таймера и включить питание, при этом, устройство перейдет в режим регулировки громкости звука. Выберите, поочередно нажимая кнопку, необходимую громкость звука, после чего устройство автоматически перейдет в режим установки таймера.
- Отсчет времени сопровождается звуковым сигналом, при этом «мигают» поочередно красный и зеленый светодиоды;
- При «разрыве» «не активного» провода прозвучит сообщение: «ошибка разблокировки, при этом, отсчет времени, звуковой и световые сигналы ускорятся.
- При разрыве «активного» провода, прозвучит сообщение: «бомба успешно разблокирована, опасность взрыва устранена»;
- Если время истекло, а «активный» провод не «разорван», прозвучит сообщение: «Внимание, опасность взрыва ! Немедленная эвакуация ! Покиньте место взрыва ! Взрыв произойдет через: девять, восемь, семь, пять, четыре, три, два, один», после чего, звучит «звук взрыва».
Для повторного запуска либо перезагрузки, необходимо отключить питание устройства, соединить провода, и включить питание не менее чем через 10 секунд.
