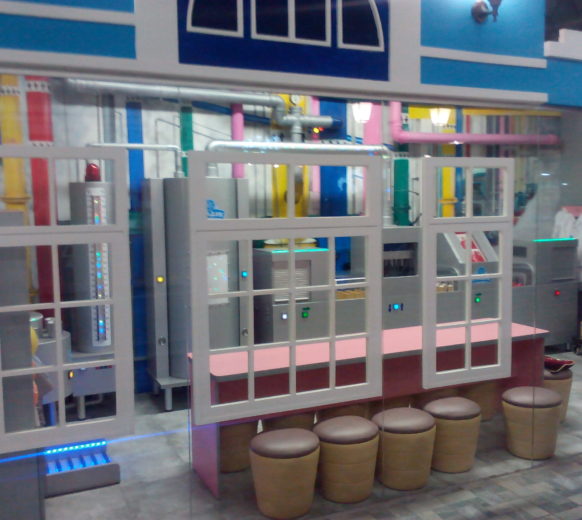

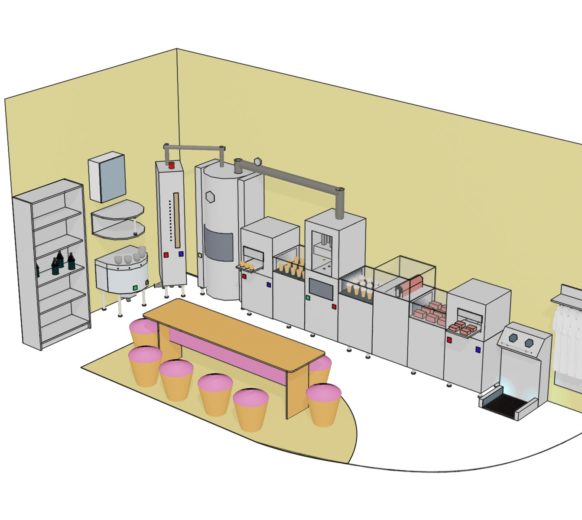

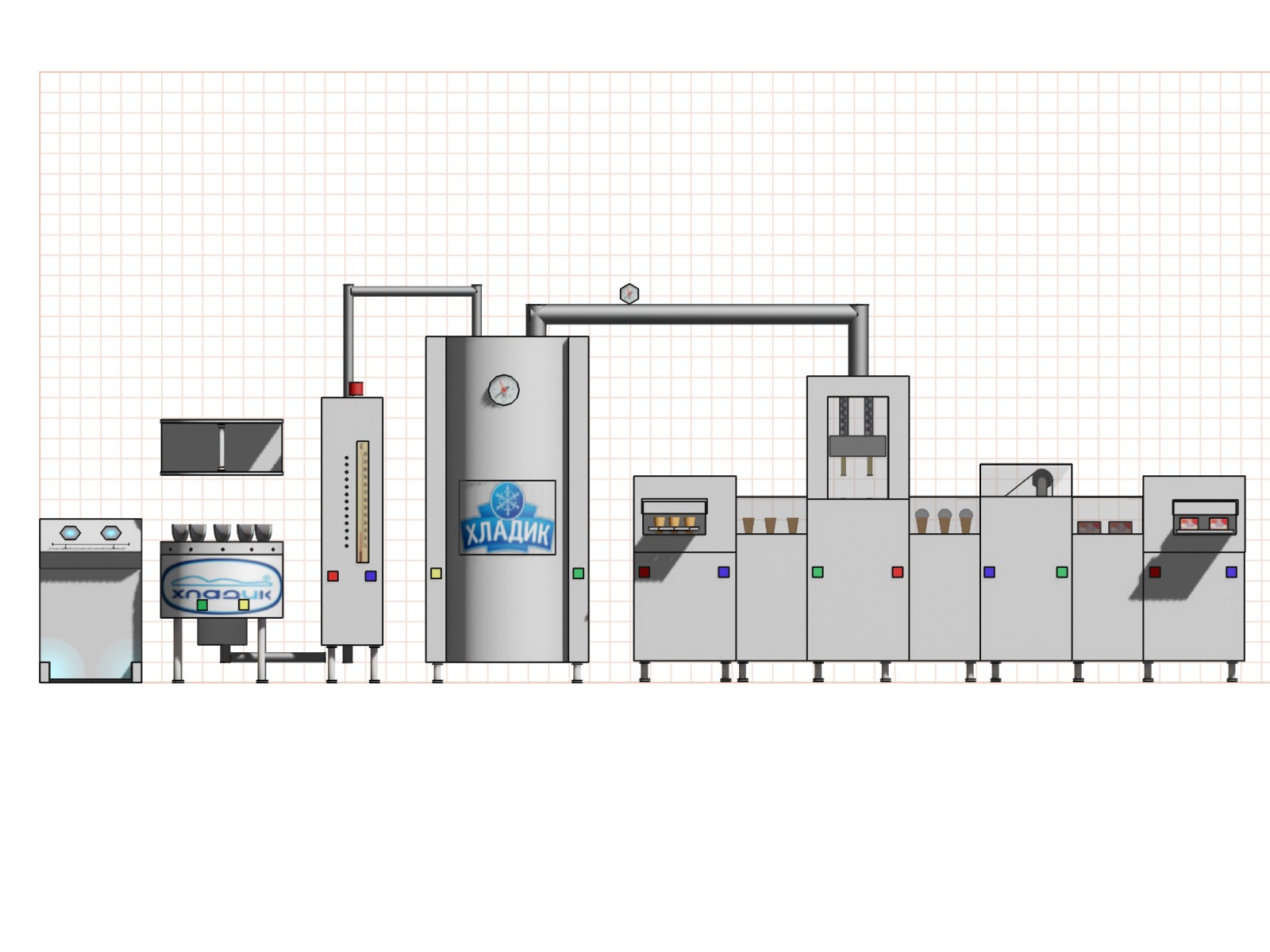

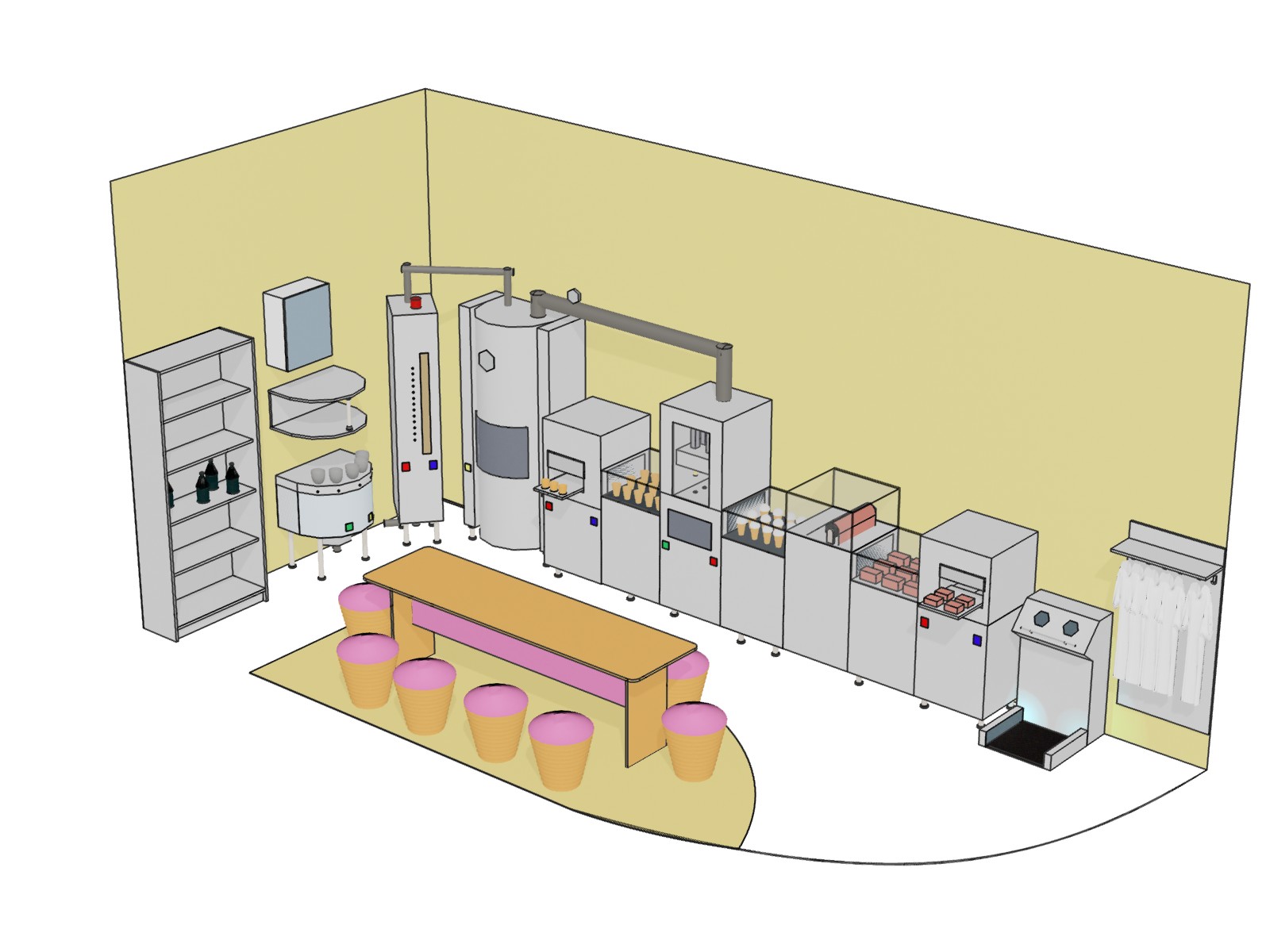

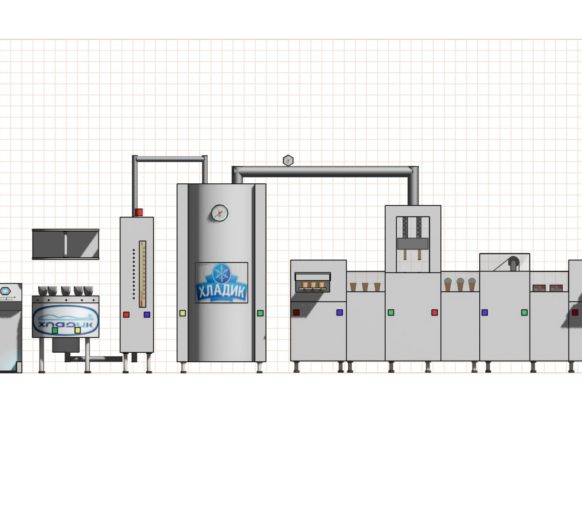

Представляет собой модель предприятия – завода по изготовлению мороженого. Изделие состоит из пяти взаимосвязанных элементов, каждый из которых отображает отдельный этап производства. Каждый функциональный элемент стенда является автономным и может работать как самостоятельно, так и интегрироваться в общую схему работы, в зависимости от составленного сценария. В изделии использованы разработанные нами механизмы, работа которых сопровождается свето-шумовыми эффектами. Управление кнопочное, в зависимости от сценария, возможна автономная работа стенда. Программное обеспечение разработано на базе микропроцессора «arduino». Питание 12 вольт.

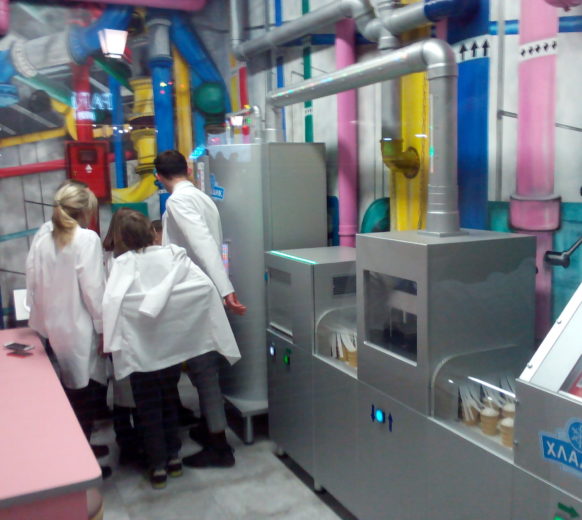

Проект сдан в эксплуатацию в 2018 г., используется для рекламных, обучающих и развлекательных целях в тематической локации детского центра «город профессий».
Видео
Подробнее о проекте
Сценарий работы изделия:

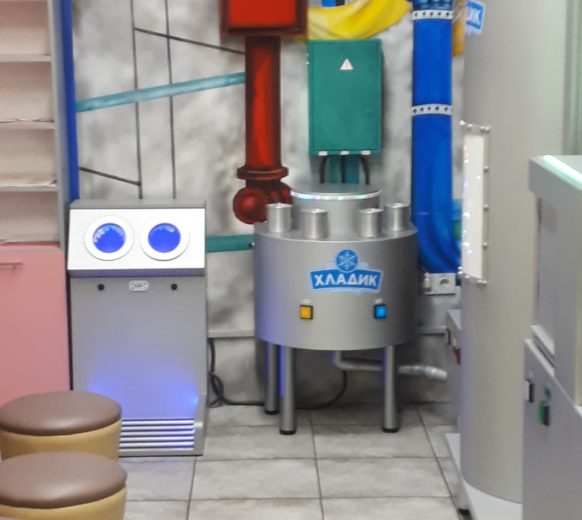

1-й модуль: Дезинфектор. Здесь происходит дезинфекция.
Включается рубильник, одновременно загорается синий свет в отверстиях и вдоль боковых бортов коврика, звучит «звук запуска работы люминесцентной лампы» . Дети вставляют руки в отверстия звучит «звук пшик» , вынули – звук перестает, продолжается «звук работы люминесцентной лампы».

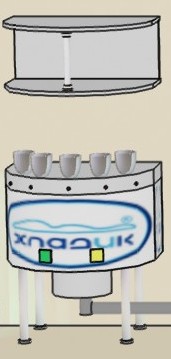

2-й модуль: Цех хранения и подготовки ингредиентов (миксер). Здесь смешиваются все составляющие мороженого.
Включается рубильник – загорелись кнопки и световые индикаторы. Дети под руководством аниматора, засыпают ингредиенты, которые хранятся в специальных емкостях на полке, в соответствующие их названию воронки. После засыпания ингредиентов необходимо нажать красную кнопку, поcле чего, появится звук миксера (гудение либо еще другой звук), сопровождается поочередным загоранием световых индикаторов, красная кнопка мигает. Нажатие желтой кнопки – звук миксера прекращается, световые индикаторы перестают мигать, желтая кнопка мигает, звучит звук слива готовой смеси в пастеризатор 5 секунд, после чего модуль возвращается в первоначальный режим.

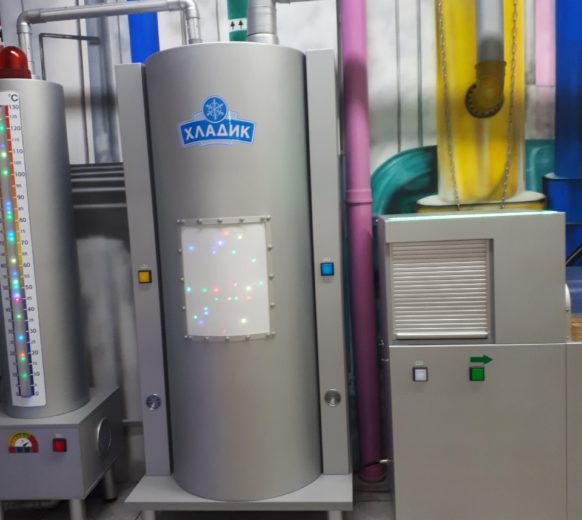

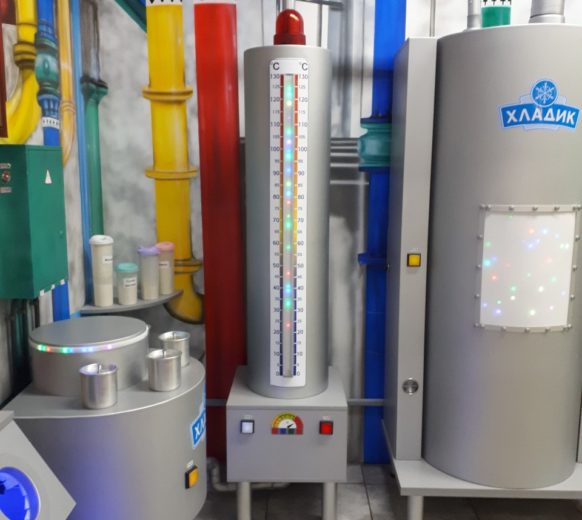

3-й модуль: Пастеризатор. Стерилизация.
Включается рубильник, загорелись кнопки. Дети нажимают красную кнопку, и температура в стерилизаторе начинает подниматься, что сопровождается последовательным загоранием световых индикаторов напротив температурной шкалы, красная кнопка мигает. На определенной температуре красную кнопку необходимо будет нажать, чтобы остановить повышение температуры. Если не нажать, то температура будет подниматься дальше и на 120 градусах сработает звуковая сигнализация «тревога» и начнет мигать сирена. При нажатии синей кнопки, температура будет понижаться и дойдя до 5 градусов сработает слив жидкости в «цех приготовления».

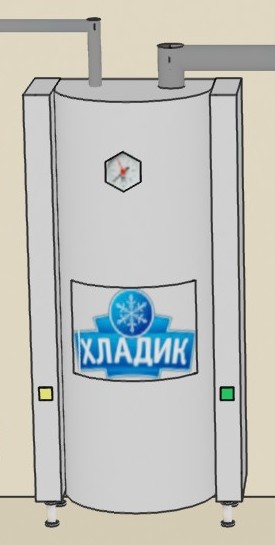

4-й модуль: «цех приготовления». Здесь смесь вызревает.
Смесь поступает в емкость. Вызревание может сопровождаться звуками «лопанья пузырей», «пшиками» и тд, после, смесь со звуками перелива поступает в конвейер.

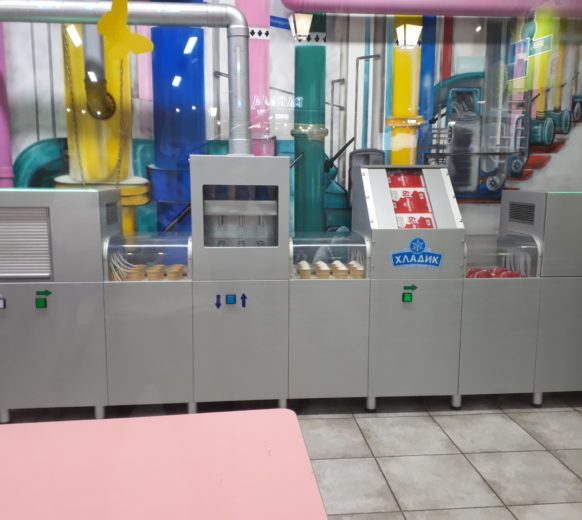

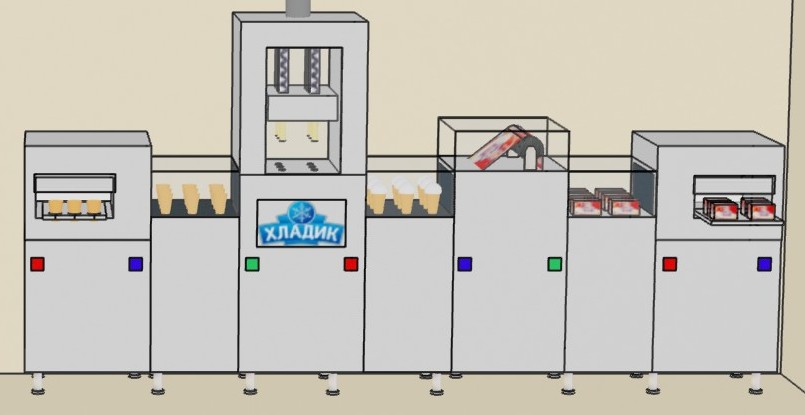

5-й модуль: Конвейер (универсальный). Здесь мороженое попадает в стаканчик а затем в упаковку.
Включается рубильник, загорелись кнопки, звучит «звук работы фабрики + звук холостой работы конвейера» (холостой режим). Дети заполняют пустыми стаканчиками место, специально для них предусмотренное, после чего нажимают кнопку слева и из крайней левой секции пустые стаканчики, на конвейерной ленте, заезжают в секцию наполнения, при этом к звукам добавляется «звук движения конвейерной ленты», данная кнопка мигает. Когда несколько стаканчиков «заехали» в секцию наполнения, дети нажимают следующую кнопку и конвейерная лента останавливается. При нажатии следующей кнопки, в секции наполнения начинает опускаться платформа с дозаторами, как только она опустится, она автоматически остановится, прозвучит определенный звук «пшик», и автоматически начнет подниматься до верхнего положения, затем процесс повторяется, пока не будет нажата следующая кнопка. После нажатия следующей кнопки, из секции наполнения, на конвейерной ленте, выезжают стаканчики с мороженным и заезжают в секцию упаковки. После нажатия следующей кнопки, начинает вращаться барабан с упаковочной лентой и из секции выезжает готовое в упаковке мороженное, которое поступает в секцию хранения.
